PEL-3000E系列

产品叙述

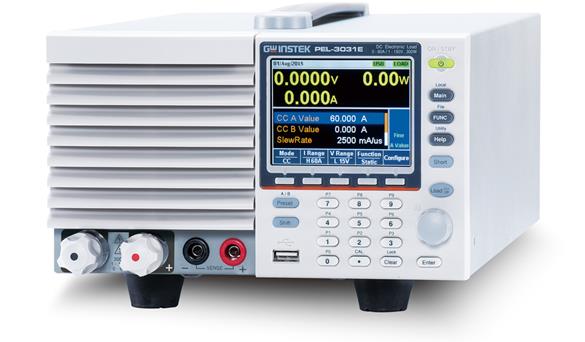

固纬电子新推出的PEL-3000E系列是一款可程式单通道电子负载，PEL-3031E提供300W(1V~150V/60A))的电压/电流/电阻/功率吸汲能力。承袭PEL-3000系列的LCD面板及操作界面，操作简单，视觉上一目了然。此款为固纬针对中低功率电子元器件、电池、行动电源、电源类产品应用需求所提供的高速且准确量测测试机种。

PEL-3000E系列适用于60mA以上电流吸汲及测量应用，包含charger/ Adaptor和各种电源供应单元及便携式充电装置的量测应用。

PEL-3000E提供了七种操作模式与三种动作功能，这七种操作模式分别为定电流、定电压、定电阻、定功率等四种基本操作模式再加上定电流+定电压、定电阻+定电压、定功率+定电压模式，使用者可依照产品的需求选择不同的操作模式后再选择其动作方式 ; 而三种动作功能分别为静态(Static)功能、动态功能(Dynamic) 与 Sequence功能，可以分别使用在一个固定负载吸汲条件，两个吸汲条件之间切换和二个以上吸汲条件间切换的测试场合。

Sequence功能允许使用者设定复杂的负载吸汲条件。可供使用者依序设定不同吸汲条件及时间来建立一系列的吸汲条件，并依照所设定的条件循序执行。例如: 电动工具模拟测试。使用示波器及电流探棒的测量，纪录电动工具操作时的电流波形，经由电子负载sequence参数设定来产生模拟的电流波形，供工程人员分析所提供的电源装置是否可正常供给电动工具运作。

Soft start功能可供使用者决定以多少时间到达电子负载所设定的电压/电流/电阻/功率吸汲值。一般的DC load没有Soft start功能，当进行高速吸汲电流的控制时，因为外部负载线的电感量效应，所以在电子负载输入端产生瞬间压降，因此造成输出电压Non-monotonic increase. 而透过PEL-3000E的soft start功能不仅输出电压可以满足Monotonic increase，而且可避免Inrush current及surge voltage在待测物端的产生。例如: 利用power supply+ LED+ DC load(启动Soft start)可避免Inrush current及surge voltage对LED造成损害。

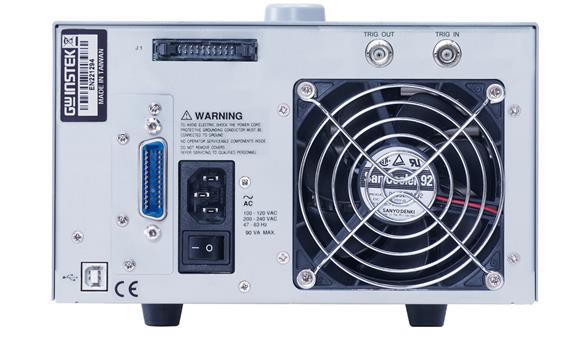

UVP过低输入电压保护功能可应用于电池放电测试，当电池的工作电压低于UVP的设定值时停止对电池放电，藉以保护电池。CutOff Time可以供使用者预先设定吸汲时间，时间到了截止吸汲。除此之外PEL-3000E系列提供模拟控制(Analog Control)端子。供使用者以外部电压, 外部电阻, 开关控制PEL-3000E，也可从模拟控制(Analog Control)端子监控电子负载吸汲状况及警报等。

产品规格

配件

CD ROM(使用手册、编程手册、快速指南)×1

电源线(依区域)×1

前端垫圈(M6)×2

GTL-105A远端电压感测线，红×1，黑×1

选件

GTL-248

GPIB 线, 2.0m GTL-246

USB 线, Type A – Type B PEL-010

粉尘过滤网 PEL-004

GPIB卡
